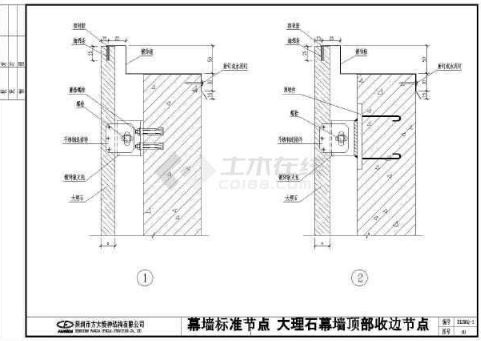

幕墙预埋件图纸怎么看?

2019-03-04 12:05    来源:华进预埋件    编辑:华进
  学会看幕墙预埋件图纸是预埋件加工厂和幕墙装饰公司每位员工必会的技能之一。因为常见的预埋件图纸是指cad图纸,所以对于学过cad的人来说是非常容易的,但作为新手来说看图纸也需要一些技巧。下面就由华进小编分享一下个人的看图经验。
  1.首先看图纸的名称是什么,从图名中可以大致了解预埋件长什么样,做到心中有数;
  2.其次看图纸右下方的产品明细表格,这里列出了图纸所有的预埋件尺寸、数量等信息,可以加大对图纸的理解;
  3.主体结构图时结合各个剖面图、拆分图一起看,因为预埋件至少需要从三个方向的视角才能完整的表达出来,这样才更加容易理解图纸的结构;
  4.勤看、多看图纸,只有看的多了,才能真正练出看懂幕墙预埋件图纸的技能;
  5.幕墙预埋件图纸常见标注符号
  (1).d钢筋的直径(mm)
  (2).Ф钢筋等级直径符号
  (3).n钢筋的根数
  (4).s相邻钢筋的中心距离(mm)
  (5).@相等中心距离符号
  (6).d钢筋的直径(mm)
  好了,上面就是我为大家介绍的看幕墙预埋件图纸的经验,希望可以帮助到大家。
